Cara Pasang 2 lnb untuk Palapa D dan Telkom 4

Diperbarui 24 Januari 2020 - Walaupun sekarang ramai penggunaan parabola mini, namun parabola besar tidak bisa dipandang sebelah mata. Terbukti parabola besar tetap menjadi primadona dikalangan masyarakat karena parabola besar sangat sakti menghadapi gangguan hujan dan juga gambarnya lebih jernih karena bandwidth yang lebar.

Rata-rata masyarakat memilih parabola mini karena harganya yang murah dan sebagian dari mereka rumahnya sempit sehingga tidak memungkinkan dipasang parabola besar.

Baca juga: Inilah kelebihan dan kekurangan parabola mini

Parabola besar identik dengan 2 lnb. Ini untuk memenuhi kebutuhan siaran chanel lokal karena chanel lokal indonesia dipancarkan di 2 satelit yaitu satelit palapa d dan satelit telkom 4. Jadi pemasangan 2 lnb ini untuk menangkap satelit palapa d dan telkom 4.

Walaupu sekarang provider tv berbayar seperti k-vision, nex parabola, dan transvision menggratiskan chanel lokal di satelit palapa d saja atau satelit telkom (transvision), namun men lock satelit palapa d dan telkom 4 tetap menjadi pilihan karena chanel lokal dari provider tv berbayar gambarnya buram. Bahkan ada juga sebagian kecil masyarakat yang menggunakan 3 atau 4 lnb guna meneima satelit milik luar negeri.

Baca juga: Cara Merakit 4 Lnb Secara Efisien

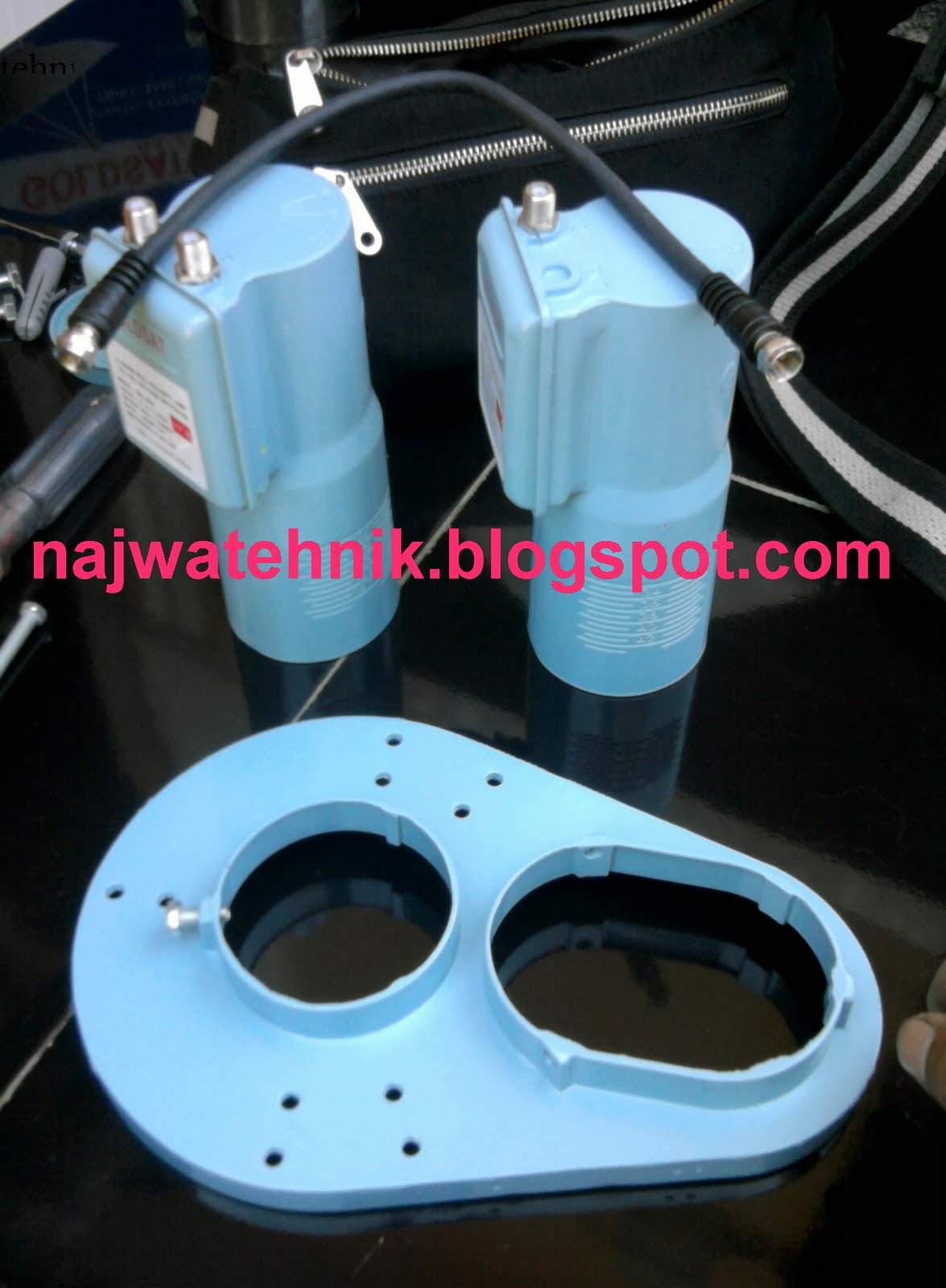

Berikut penjelasan tentang merakit 2 lnb agar pemasangan antena parabola sinyalnya maksimal. Yang dibutuhkan adalah 2 buah lnb beserta switch dan scalaringnya. Seperti yang terlihat pada gambar berikut ini:


Cara Pasang 2 lnb untuk Palapa D dan Telkom 4

Gambar diatas menggunakan switch 22k inside, jadi switchnya tidak kelihatan karena ada didalam lnb.

Baca juga: Switch Parabola dan Cara Setingnya

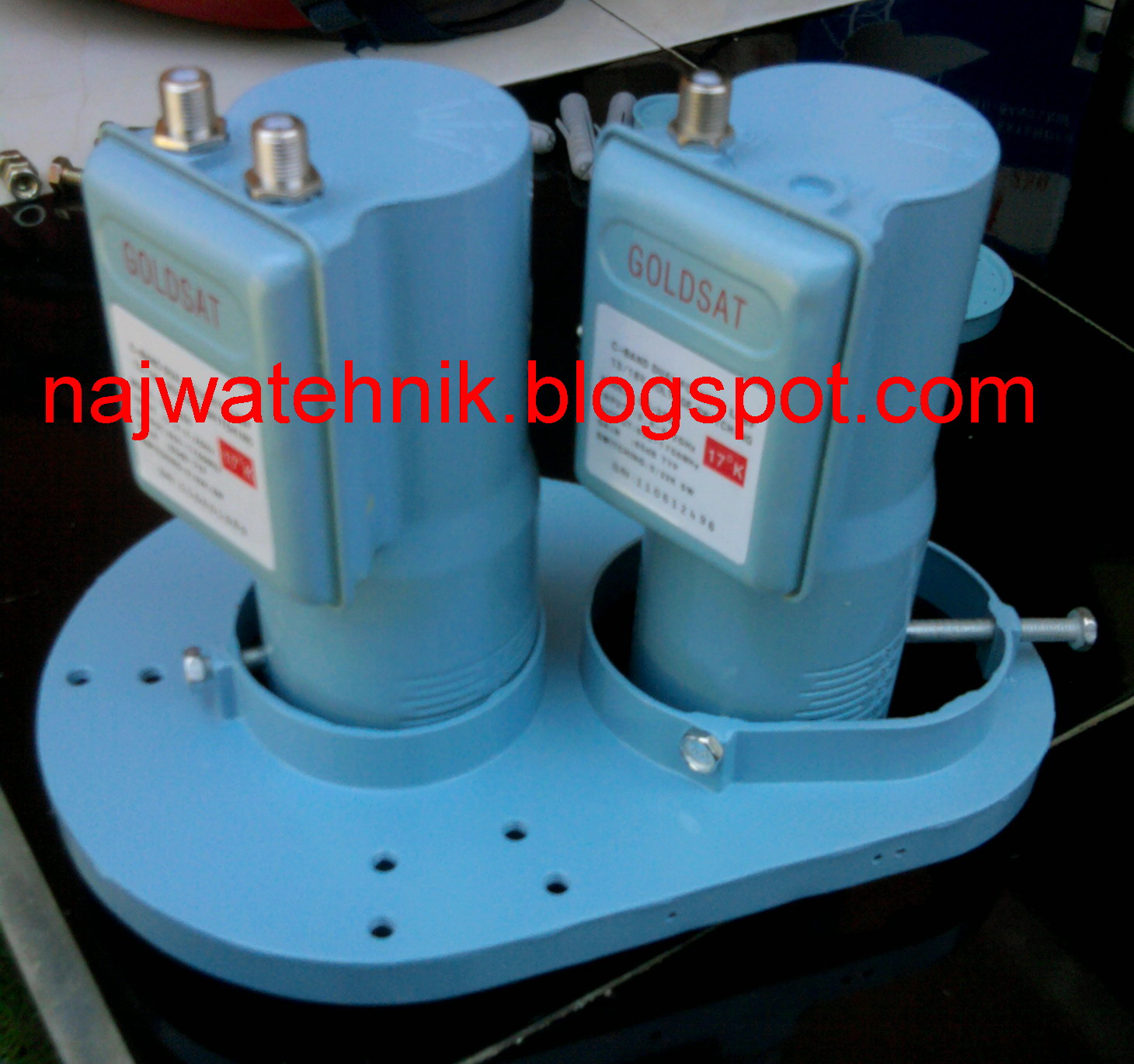

Kemudian kedua lnb dimasukkan pada lubang scalaring dan kencangkanlah bautnya.

Cara Pasang 2 lnb untuk Palapa D dan Telkom 4

Pada gambar diatas, lnb sebelah kiri untuk satelit palapa dan lnb sebelah kanan utuk satelit telkom 4. Cara mengencangkan baut sebaiknya dengan posisi terbalik dan tutup lnb dibuka agar lebih mudah dalam penyearahan polaritas horisontal.

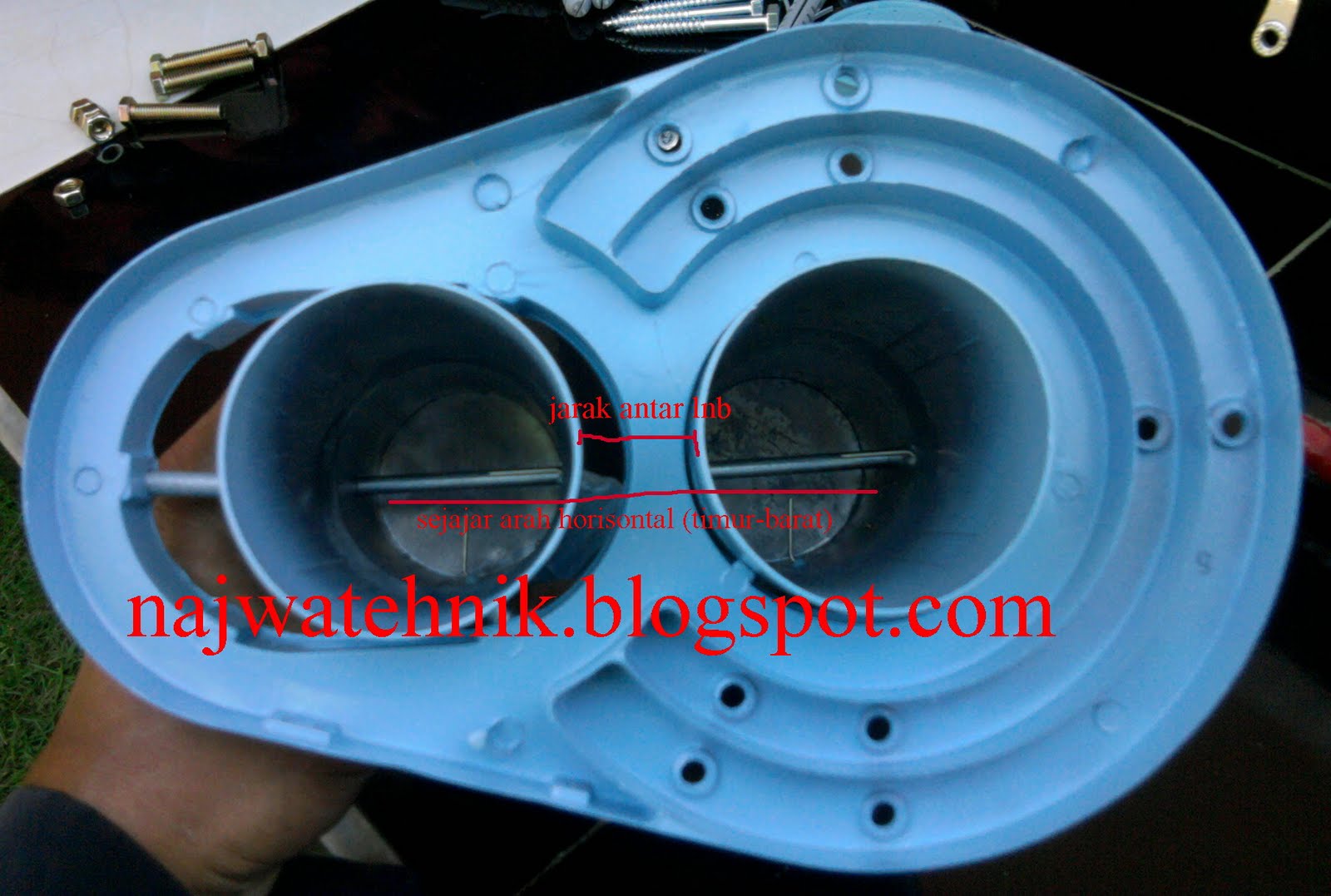

Bantalan jarum horisontal dibuat searah antara dua lnb dan aturlah jarak antar lnb sesuai dish anda seperti gambar dibawah ini:

Cara Pasang 2 lnb untuk Palapa D dan Telkom 4

Berhubung jarak antar lnb berbeda-beda tergantung dish yang digunakan, maka tidak saya sebut dalam artikel ini. Untuk pembaca yang kesulitan mengenai jarak antar lnb, bisa bertanya langsung melalui kolom komentar. Atau bisa juga baca: Jarak 2 Lnb Palapa d dan Telkom 4

Sebagai contoh, utuk jarak lnb dengan dish venus al7210 new, dimana panjang fokus dish ini adalah sekitar 90cm, maka jarak lnb untuk satelit palapa dan telkom adalah sekitar 3,4 cm.

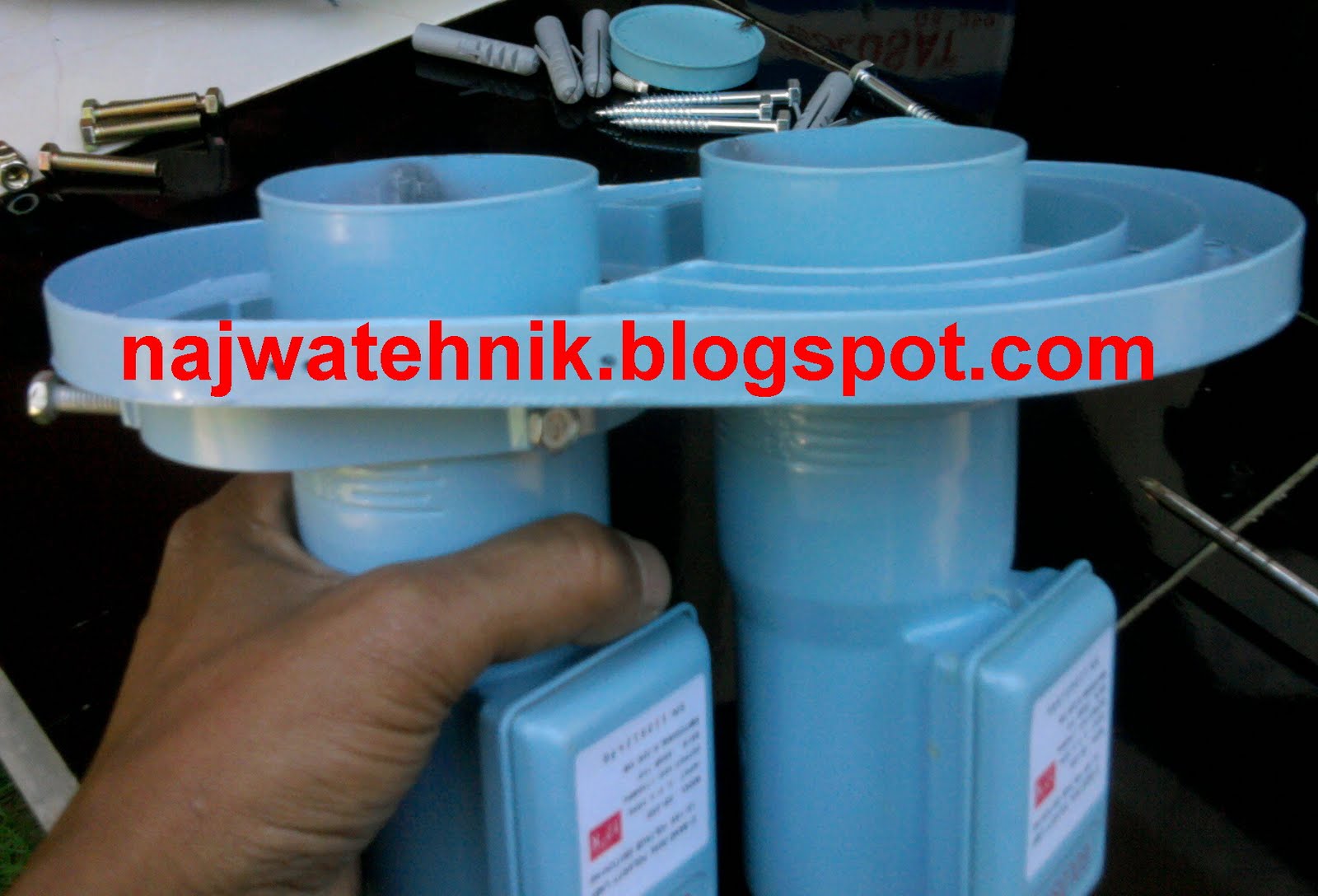

Selanjutnya buatlah bibir lnb menjorok kebawah dari scalaring kira-kira 1 cm atau lebih sedikit seperti gambar dibawah ini:

Cara Pasang 2 lnb untuk Palapa D dan Telkom 4

Ini dimaksudkan agar lnb tidak menjadi tumpuan kerucut sinyal dari ring. Dengan lnb di pasang menjorok kebawah maka lnb akan menerima fokus bebas dan akan tetap mampu menerima sinyal dengan baik walaupun kualitas dish kurang baik.

Selanjutnya pasang kabel konektor dari lnb yang ada switch nya ke lnb yang tidak ada switchnya. Pada lnb yang ada switchnya, disitu ada dua buah out. Out satu ada tulisan lnb, out ini yang dihubungkan ke lnb yang out nya satu, sedangkan out satunya ada tulisan rcv, out ini yang nantinya dihubungkan ke receiver..

Setelah itu perakitan 2 lnb pada dudukan sudah selesai dan siap dipasang pada stik/tiang fokus dish


Cara Pasang 2 lnb untuk Palapa D dan Telkom 4

Cara Pasang 2 lnb untuk Palapa D dan Telkom 4

Gambar diatas adala gambar penyambungak kabel ke receiver. Yang atas dengan switch 22 inside dan gambar bawah menggunakan switch 4x1. Dan kemudian tracking siap dilakukan.

Baca juga: Cara Tracking Satelit

Demikianlah artikel tentang cara merakit 2 lnb menurut pengalaman saya. Semoga bisa dipahami dan bermanfaat.

51 komentar untuk "Cara Pasang 2 lnb untuk Palapa D dan Telkom 4"

Comment Author Avatar
Anonim 02 April
Semoga dengan Ilmu anda dapet pahala dari allah subhana watahala....? sehat dan dapet rizki banyak amiiiin...
Comment Author Avatar
Mas tolong dikasih detailnya,saya pakai kasa yg 6feet
2 lnb,scalar ringnya persis gmbr diatas.
*Yg mana lnb yg untuk palapa dan mana yg telkom
*Jarak antar lnb itu brp centi?
*Kedalaman lnb nya ditempatkan pada posisi strip angka
brp?
*Fokusnya pada lnb yg mana,Palapa apa telkom
*Tiang lnb saya pakek yg tripot/3 tiang,bautnya ditan
cap pada lobang baut pd scalar ring sebelah mana,yg
dipingir apa yg sebelah dalam
Comment Author Avatar
*untuk 2 lnb yang palapa sebaiknya yang pada posisi fokus. (palapa sebelah barat dan telkom sebelah timur.
*kalau dish ukuran 6ft biasanya panjang stik -+75cm, jarak lnb nya 2cm.
*kedalaman lnb 1-2cm dari scalaring. coba saja yg paling maksimal sinyalnya cz stik 3 gak bisa dinaik turunin.
*bautnya ditancapin pada lobang dalam dan pinggir (kan biasanya ada dua lobang pada stiknya.
Comment Author Avatar
Anonim 10 April
mas saya ada parabola sama seperti diatas,bisa ga kalau diparalel 2 receiver ?
Comment Author Avatar
Herman 15 Mei
Mas saya sudah pnya LNB sperti diatas...penerimaan bagus..yg saya tanyakan bisa gak ditambah lagi LNB yang sama untuk 2 reciver?? mohon bantuan, trim's
Comment Author Avatar
Anonim 19 Juni
kan saya pakai 4 lnb dalam satu parabola dengan 1 reciver,terus mau nambah reciver 1 lagi mas,terus mau pakai satelit telkom sama palapa bagaimana caranya,dan mohon gambarnya di publikasikan ya..terima kasih..
Comment Author Avatar
tambah multi switch 4x2 1pcs or 4x1 2pcs..
Comment Author Avatar
ada perhitungan nya g untuk mengetahui jarak antara kedua LNB tersebut?
Comment Author Avatar
kl saya gak pake rumus, cuma berdasarkan hasil utak-atik dan pengalaman saja. misalkan panjang stik/fokus 92cm, maka jarak palapa-telkom 3,3cm, entak 6feet/7feet/8feet/..... jaraknya sama. karena besarnya dish tidak berpengaruh pada jarak antar lnb
Comment Author Avatar
kang kalau utk lnb c band single dan ku band,yg fakusnya lnb c pd palapa ya,apakah caranya sama atau beda
Comment Author Avatar
Mantep mas, bagi-bagi ilmunya
Comment Author Avatar
mas minta penjelasan..yang sy tahu dari yg lain LNB nya dibolak balik masangnya. Mhn info. trimksh
Comment Author Avatar
dibolak balik gimana? apakah mukanya lnb yg dibolak balik?

itu sama saja yg penting posisi 0 drajat searah
Comment Author Avatar
Komentar ini telah dihapus oleh pengarang.
Comment Author Avatar
Anonim 22 Juni
sebaiknya ditutup saja. itu bisa berfungsi sebagai penutup dari sarang serangga. yang paling parah kl gak ditutup, bisa ada sarang lebah yg rumahnya dari tanah, maka sinyal akan hilang.
Comment Author Avatar
pas banget,..infonya jelas,...trim
Comment Author Avatar
gan kalo breketnya yang pake 2 lbng baut brapa jaraknya
Comment Author Avatar
Lnb 1 dan2 posisinya hrs tegak lurus semua gan
Comment Author Avatar
Makasih mas udah mau berbagi
Comment Author Avatar
Mas,,mohon bantuannya,,sy pemula,,apa saja yg harus disiapkan untuk membuat parabola,,tolong ya..trimakasih
Comment Author Avatar
Kl membuat kayaknya gak bisa, beli saja terus kita tinggal merakitnya.

Dish (piringan, mounting, pipa tiang fokus) 1 paket
Pipa penyanggan dish
Lnb
Kabel
receiver.
Comment Author Avatar
Mas mau tanya
Siaran palapa dapet tapi yang telkom hilang
Comment Author Avatar
Bisa diperjelas lagi pertanyaannya bro?

pasang baru atau sudah diservis tapi telkom blm masuk atau lainnya.
Kl servis telkom hilang bisa kesini: Merubah telkom 1 ke telkom 3s
Comment Author Avatar
Maaf mau nanya gan,itu switch yg 4x1 yg 2 kan ga di pakai yak?..brti bisa ya kalo 2 lnb pakai 4x1.
Soalnya saya punya dish dg 4 lnb mau di jadiin 2 aja. Yg 2 lnb lagi mau saya copot buat dish 1 lagi
Thanks.
Comment Author Avatar
Anonim 31 Januari
Nanya gan, sinyal salah satu stasiun tv kuat tapi ngak pernah tetap selalu hoyang, tapi sinyal yg lain stabil, apa ini diakibatkan karena lnb?
Comment Author Avatar
kayaknya bukan bro. kl chanel lain normal berarti lnb ok
Comment Author Avatar
Mas kalau untuk parabola 9 feat berapa jarak palapa & telkom 3s beserta kedalamannya.
Comment Author Avatar
9 feet merk apa bro?
Comment Author Avatar
gan, kalau lihat gambar diatas berarti kepala lnbnya menghadap kearah barat semua yah? atau kearah timur....
Comment Author Avatar
Menghadapnya bisa timur atau barat sama saja. Silahkan baca:
Menentukan 0 Derajat Lnb
Comment Author Avatar
dishnya tetap digerakkan kearah timur yah kalau untuk mendapatkan telkom 3s dengan cara pemasangan lnb sejajar seperti gambar diatas atau tidak perlu lagi digerakkan dishnya tetap pada posisi yang lama
Comment Author Avatar
Sejajar itu agar polaritas yg didapat maskimal. Posisi dish seperti biasa
Comment Author Avatar
mas kenapa lnb ada dua tapi kok yang dapat chanel hanya telkom, palapa hanya chanel cina. Mohon solusinya
Comment Author Avatar
Bang kalo pasang lnb menurut gambar pertama(switch inside)terus kabel yg buat kereceiver dicolok keswitch diseqc 4x1 dulu apa bisa? Baru beli 2lnb yg switch inside. Lnb lama nggak switch inside. Mau coba dipasang 4 lnb. Trims
Comment Author Avatar
Gan mau tanya nih, saya pake 2 lnb dan parabola 10ft posisi ke barat buat lock chinasat 10 dan asiasat 7, anehnya dapatnya chinasat 10 lnb yg barat & asiasat7 lnb yg timur. Itu kenapa yah...? Bgitu juga buat asiasat 7 dan 5. Bukankah seharusnya chinasat yg timur dan asiasat yg barat gan...? Tks. Disecq 4x1 tiang fokus cangkul.
Comment Author Avatar
Posisi satelit chinasat 10 di timur dan asiasat 7 di barat. Namun karena sinyal yang didapat adalah sinyal pantulan, maka lnb chinasat 10 di barat dan lnb asiasat 7 di timur
Comment Author Avatar
Solusinya gmana gan.? Soalnya klo pantulan, sqnya kayanya kurang....,
Comment Author Avatar
Ya tinggal dimaksimalkan saja, semua penerima sinyal satelit memang dapatnya pantulan dari dish
Comment Author Avatar
mau tanya mas najwa tehnik
saya ada garapan mindah parabola yg lama tidak dipakai, setelah selesai pindah tapi tidak bisa maksimal yg mnc grup gambar putus2 setelah parabola tak geser keselatan mnc grup bisa bagus tapi gantian indosiar yg gambarnya putus2 mohon solusinya mas? apa lnb lemah atau gmna
Comment Author Avatar
Kok kaya gitu, di maksimalkan lagi. Bentuk dish mungkin sudah berubah
Comment Author Avatar
Mau tanya gan, saya memakai parabola jaring 6 feet merknya kalo gk salah telkom, berapa jarak antar lnb yang tepat, siaran yg saya dpt gk bisa semua yg ada di telkom dan palapa, apa tempat kedua lnb di bolak balik sama saja? Makasi.
Comment Author Avatar
Sekitar 2 cm lebih dikit
Comment Author Avatar
Bisa gak bg,,, pakai 2 lnb tpi lnb nya gak ada colokan untuk ke recever nya, kedua lnb nya gak ada bg,,, trus alat apa yg harus saya beli bg...
Comment Author Avatar
Bisa gak bg,,, pakai 2 lnb tpi lnb nya gak ada colokan untuk ke recever nya, kedua lnb nya gak ada bg,,, trus alat apa yg harus saya beli bg...
Comment Author Avatar
ya pakai switch
Comment Author Avatar
Mau tanya mas kerja lnb untuk lock palapa D &telkom 4 silang ya..
Sebenar nya saya sudah lock sih cuman bingung aj..
Sedang kan palapa 113° sedangkan telkom 4 108°.
Fokus di palapa D posisi dibarat kok nangkep nya ketimur..? Begitu sebalik nya..
Mohon penjelasan nya
Comment Author Avatar
Lnb menerima sinyal bukan langsung dari satelit melainkan sinyal pantulan dari dish. Posisi satelit palapa d sebelah timur dan telkom 4 sebelah barat. kalau dish diarahkan ke satelit palapa d, maka posisi lnb untuk satelit palapa d berada di titik fokus dish (lnb berada tepat diatas dish). Sinyal dari satelit telkom 4 datang dari barat, turun ke dish dan tentunya dipantulkan oleh dish ke sebelah timur. Alhasil lnb telkom 4 berada disebelah timur.

Semoga bisa dipahami.
Comment Author Avatar
Mas sinyal chanell punya tp milik topas tv sering hilang timbul beda dengan sinyal yang bukan milik topas macam tv one,jawa pos atau elshinta sinyalnya stabil.ini apa penyebabnya ya mas ,lnb atau dish nya ???
Comment Author Avatar
Kl yg lain normal kemungkinan gangguan dari topasnya
